35KV冷缩电缆附件系列产品，适用于21/35、26/35KV单芯、三芯聚乙烯和交联聚乙烯电力电缆。冷缩电缆附件采用进口液态硅橡胶材料制造而成，不但具有十分优良的电气性能，而且还具有优异的憎水性、高弹性、使用寿命长及恒定的收缩压力等物理特性。采用冷缩电缆附件，无需明火及特殊工具，只需轻轻抽取塑料支撑条即可，就能自动收缩复位，安装非常方便于工作。具有良好的电气性能和机械性能，能在各种恶劣的环境条件下长期使用。具有重量轻、安装方便等优点。广泛地应用于电力、石油、化工、冶金、铁路、港口和建筑各个领域。
| 35KV冷缩电缆附件主要材料技术参数 | | 主要技术性能 |
| 材料名称 | 材料主要性能 | 参数 | | 主要冷缩材料 | 硬度邵氏(A) | 45±3 | | 主要冷缩材料 | 拉伸强度(Mpa) | ≥14 | | 主要冷缩材料 | 永久变形率 | ≤5% | | 冷缩绝缘管 | 体积电阻率(Ω.cm) | ≥1×1014 | | 冷缩绝缘管 | 击穿强度(KV/mm) | ≥23 | | 冷缩应力锥 | 介电常数(ξ) | ≈25 |
| | | 产品主要性能 | 参数 | | 湿态工频耐压试验(户外) | 105KV 1min | | 干态工频耐压试验(户内) | 105KV 1min | | 冲击耐压试验 | 250KV 1.2/50 μ s+10次 | | 直流耐压试验 | 156KV 15min | | 工频耐压试验 | 78KV 4h | | 局部放电试验 | ≤10Pc(1.7U0) |
|

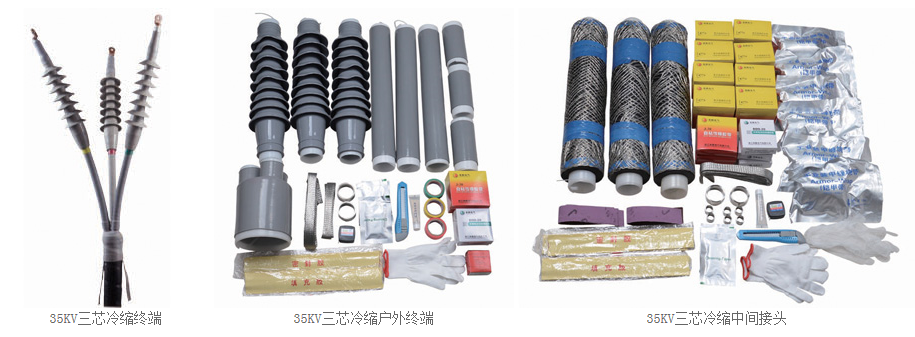

35KV冷缩电缆附件产品名称及规格型号| 产品名称 | 型号规格 | 适用电缆截面(mm2) | 产品名称 | 型号规格 | 适用电缆截面(mm2) |
| 单芯户内终端 | NLS-35/1.1 | 35-95 | 三芯户内终端 | NLS-35/3.1 | 35-95 |
| NLS-35/1.2 | 120-185 | NLS-35/3.2 | 120-185 |
|
|
| NLS-35/1.3 | 240-400 | NLS-35/3.3 | 240-400 |
|
|
| NLS-35/1.4 | 500-630 | NLS-35/3.4 | 500-630 |
|
|
| 单芯户外终端 | WLS-35/1.1 | 35-95 | 三芯户外终端 | WLS-35/3.1 | 35-95 |
| WLS-35/1.2 | 120-185 | WLS-35/3.2 | 120-185 |
|
|
| WLS-35/1.3 | 240-400 | WLS-35/3.3 | 240-400 |
|
|
| WLS-35/1.4 | 500-630 | WLS-35/3.4 | 500-630 |
|
|
| 单芯中间接头 | ZLS-35/1.1 | 35-95 | 三芯中间接头 | ZLS-35/3.1 | 35-95 |
| ZLS-35/1.2 | 120-185 | ZLS-35/3.2 | 120-185 |
|
|
| ZLS-35/1.3 | 240-400 | ZLS-35/3.3 | 240-400 |
|
|
| ZLS-35/1.4 | 500-630 | ZLS-35/3.4 | 500-630 |
|
|
